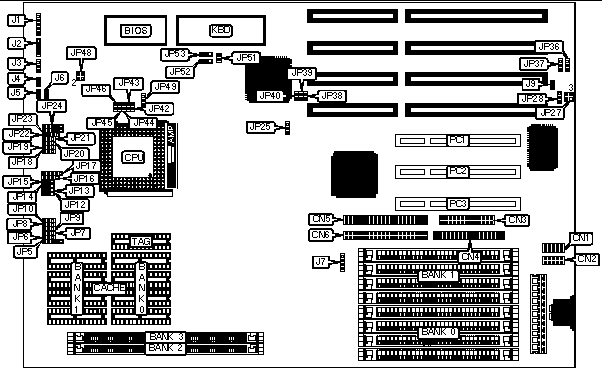

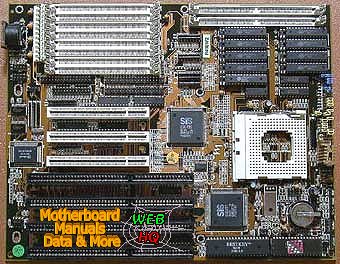

(click layout/photo to enlarge)(click JUMPER MANUAL to download)

R418 PCI-486 Ver:2 Mainboard

        - AWARD BIOS ID string sis-496-497/a/b-2a4brq3c-00
        - 2-72 pin SIMM slots  (8-256meg FPM/EDO)
        - 8-30 pin SIMM slots
note:        - 3-32bit PCI Bus slots
          - 4-16bit ISA slots
        - 128k-1024k CACHE support in 8-32pin sockets + 1 TAG RAM socket
        - AWARD 1996 Auto-Detect Flash Bios with Energy Mgmt.
        - Green PC Connector
        - SiS 85C496/497 1994 chipset
        - Supports 3.3, 3.45, 3.6, 3.75, 3.9, 5.0 Volt CPU's at
          25/33/40/50/66/80/100/120/133/160 MHz.
        - ZIF 237pin CPU socket 3 which supports these processors:
          INTEL 80486SX/DX/DX2/DX4, P24D, P24T
          CYRIX CX486DX/DX2/DX4, CX5x86-100/120/133
        - AMD AM486DX/DX2/DX4, AM X5-133/160
        - Multi-I/O chip supports 2 - 16550 Fast UART serial ports
                                  2 - IDE device interfaces
                                  1 - parallel port with EPP & ECP
                                  1 - floppy drive interface
          On-board Local Bus EIDE controller w/16550 UART
          & EPP/ECP parallel ports;  2.88M floppy drive support;
          Up to 8.4G IDE HD support.
        - Manufactured by: M-TECHNOLOGY INC.
