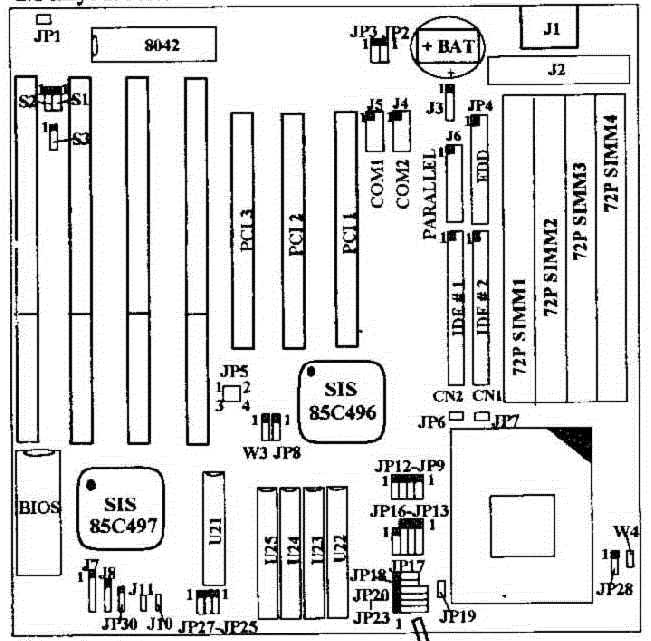

(click layout/photo to enlarge)(click JUMPER MANUAL to download)

LS-486e Motherboard

        - AWARD Bios ID string  03/20/96-SiS-496-497/A/B-2A4IBL11C-00
        - 4-72 pin SIMM slots  (1-128meg FPM DRAM not EDO)
        - 3-32bit PCI Bus slots
        - 4-16bit ISA slots
        - 128k/256k/512k CACHE support in 4-32pin sockets + 1 TAG RAM socket
        - AWARD BIOS
        - Supports LBA Mode Control & Large Disk DOS Compatibility.
        - SiS 85C496/497 chipset
        - Supports 3.3, 3.45, 4, 5volt CPU's with multipliers 2x/2.5x/3x
        - 237pin ZIF CPU socket 3 which supports these processors:
          INTEL 80486DX4/DX2/DX/SX/SL-Enhanced, P24T,P24D
          Ti 80486DX2/DX4
          CYRIX 80486DX4/DX2/DX, 5x86
          AMD 80486DXWX2/DX.X5
        - Supports speeds of 25/33/40/50/66/80/100/120 MHz.
        - 32bit Bus master for 2 IDE interfaces supporting 4 IDE devices.
        - Multi-I/O chip supports 2 - 16550 Fast UART serial ports
          1 - parallel port with EPP & ECP, 1 - floppy disk interface.
        - Manufactured by: Lucky Star
