(click layout/photo to enlarge)(click JUMPER MANUAL to download)

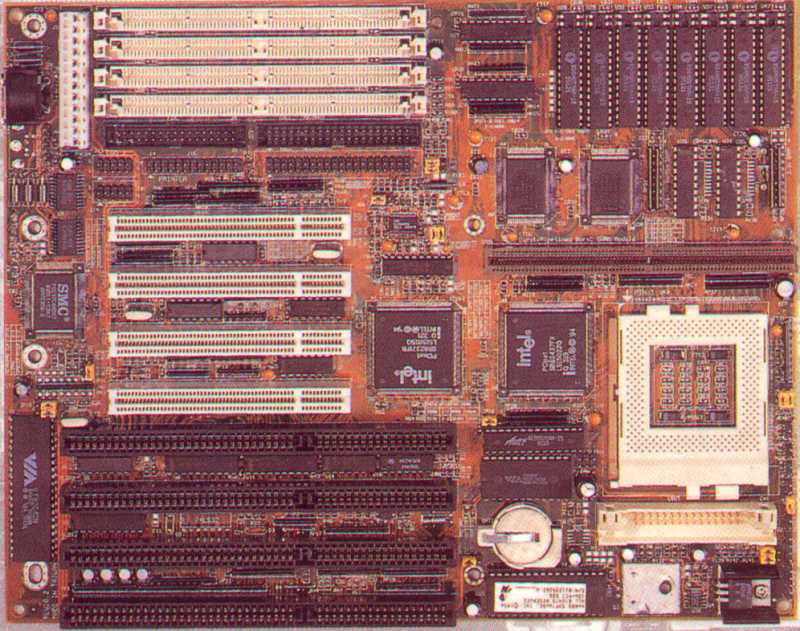

LS-P54CE rev:A Motherboard

        - also known as P55-IT
        - 4-72 pin SIMM slots  (1-128meg FPM/EDO DRAM)
        - 4-32bit PCI Bus slots
        - 4-16bit ISA slots
        - 256k/512k CACHE support in 8-32pin sockets + 1 TAG RAM socket
          with 512k optional 160pin coast pipeline burst module
        - Award 95 Auto-Detect Flash EPROM Bios with Energy Mgmt.
        - Supports LBA Mode Control & Large Disk DOS Compatibility.
        - Intel Triton PCIset 82437FX chipset
        - PS/2 mouse connector
        - Green PC connector
        - Lithium coin-cell CMOS battery
        - Real Time Clock (RTC) chip
        - P55c Voltage Regulator Module (VRM) optional
        - Supports 3.3v P54C & 2.5v P55C core voltages with multipliers 1.5x/2x/2.5x/3x.
        - 321pin ZIF CPU socket 7 which supports these processors:
          INTEL Pentium P75/90/100/120/150/166 MHz P54C non-MMX (P55C MMX cpu's with VRM)
        - PCI Bus master IDE interface for upto 4 IDE devices.
        - Multi-I/O chip supports 2 - 16550 Fast UART serial ports
          1 - parallel port with EPP & ECP, 1 - floppy disk interface.
        - Manufactured by:  Lucky Star
