LUCKY STAR TECHNOLOGY CO., LTD.
5AMVP3
| Device Type | Mainboard |
| Processor | CX 6X86/CX 6X86L/CX 686MX/CX M II/AM K5/AM K6/ AM K6-2/Pentium/Pentium MMX |
| Processor Speed | 90/100/120/133/150/166/180/200/233/250/266/300MHz |
| Chip Set | VIA MVP3 |
| Video Chip Set | None |
| Maximum Onboard Memory | 768MB (EDO & SDRAM supported) |
| Maximum Video Memory | None |
| Cache | 512/1024KB |
| BIOS | Award |
| Dimensions | 305mm x 210mm |
| I/O Options | 32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot |

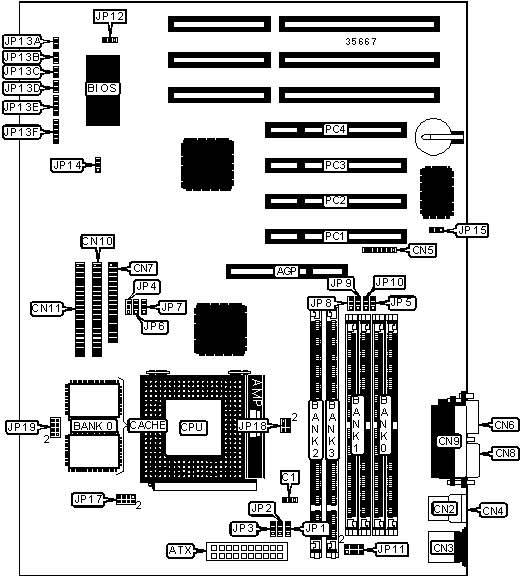

| CONNECTIONS | |||
| Purpose | Location | Purpose | Location |
| AGP slot | AGP | IDE interface 1 | CN10 |
| ATX power connector | ATX | IDE interface 2 | CN11 |
| CPU fan power | C1 | IDE interface LED | JP13A |
| USB connector 1 | CN2 | Soft off power supply | JP13B |
| PS/2 mouse port | CN3 | Turbo LED | JP13C |
| USB connector 2 | CN4 | Reset switch | JP13D |
| IR connector | CN5 | Speaker | JP13E |
| Serial port 2 | CN6 | Power LED & keylock | JP13F |
| Floppy drive interface | CN7 | Wake on LAN connector | JP15 |
| Serial port 1 | CN8 | 32-bit PCI slots | PC1 – PC4 |
| Parallel port | CN9 | ||
| USER CONFIGURABLE SETTINGS | |||
| Function | Label | Position | |
| Flash BIOS voltage select 12v | JP12 | Pins 2 & 3 closed | |
| Flash BIOS voltage select 5v | JP12 | Pins 1 & 2 closed | |
| » | CMOS memory normal operation | JP14 | Pins 1 & 2 closed |
| CMOS memory clear | JP14 | Pins 2 & 3 closed | |
| DIMM CONFIGURATION | ||
| Size | Bank 2 | Bank 3 |
| 8MB | (1) 1M x 64 | None |
| 16MB | (1) 2M x 64 | None |
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
| 32MB | (1) 4M x 64 | None |
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
| 64MB | (1) 8M x 64 | None |
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
| DIMM CONFIGURATION (CON’T) | ||
| Size | Bank 2 | Bank 3 |
| 128MB | (1) 16M x 64 | None |
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
| 256MB | (1) 32M x 64 | None |
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
| Note: Board accepts SDRAM memory. | ||
| SIMM CONFIGURATION | ||
| Size | Bank 0 | Bank 1 |
| 8MB | (2) 1M x 36 | None |
| 16MB | (2) 2M x 36 | None |
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
| 32MB | (2) 4M x 36 | None |
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
| 36MB | (2) 8M x 36 | None |
| 36MB | (2) 4M x 36 | (2) 4M x 36 |
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
| 128MB | (2) 16M x 36 | None |
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
| 256MB | (2) 32M x 36 | None |
| 236MB | (2) 32M x 36 | (2) 1M x 36 |
| 272MB | (2) 32M x 36 | (2) 2M x 36 |
| 288MB | (2) 32M x 36 | (2) 4M x 36 |
| 320MB | (2) 32M x 36 | (2) 8M x 36 |
| 384MB | (2) 32M x 36 | (2) 16M x 36 |
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
| Note: Board accepts EDO memory. | ||
| DIMM FREQUENCY CONFIGURATION | ||
| Frequency | JP4 | JP5 |
| Same as CPU clock | Pins 2 & 3 closed | Pins 1 & 2 closed |
| 66MHz | Pins 1 & 2 closed | Pins 2 & 3 closed |
| DIMM VOLTAGE CONFIGURATION | |
| Voltage | JP11 |
| 3.3v | Pins 1 & 2, 3 & 4 closed |
| 5v | Pins 5 & 6, 7 & 8 closed |
| CACHE CONFIGURATION | |
| Size | Bank 0 |
| 512KB | (2) 36K x 32 |
| 1MB | (2) 128 x 32 |
| CPU SPEED SELECTION (CX 6X86) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 150MHz | 60MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (CX 6X86, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | Open |
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | Open |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (CX 6X86L) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 150MHz | 60MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 200MHz | 75MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (CX 6X86L, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 200MHz | 75MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (CX 6X86MX) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 166MHz | 60MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 200MHz | 75MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 233MHz | 75MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 266MHz | 83MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (CX 6X86MX, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 166MHz | 60MHz | 2.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 200MHz | 75MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 233MHz | 75MHz | 2.5x | 2 & 3 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 266MHz | 83MHz | 2.5x | 2 & 3 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (CX M II) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 300MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (CX M II, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 300MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (AM K5) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 120MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 133MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (AM K5, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 120MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 133MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 1 & 2 | Open |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (AM K6) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 200MHz | 66MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 266MHz | 66MHz | 4x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| 300MHz | 66MHz | 4.5x | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (AM K6, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 200MHz | 66MHz | 3x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 266MHz | 66MHz | 4x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 300MHz | 66MHz | 4.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (AM K6-2) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 250MHz | 100MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| 266MHz | 66MHz | 4x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| 300MHz | 100MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (AM K6-2, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 250MHz | 100MHz | 2.5x | 1 & 2 | 2 & 3 | 1 & 2, 3 & 4, 5 & 6 |
| 266MHz | 66MHz | 4x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 300MHz | 100MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (INTEL) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 120MHz | 60MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 133MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 150MHz | 60MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 180MHz | 60MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| 200MHz | 66MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (INTEL, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | Open |
| 133MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | Open |
| 150MHz | 60MHz | 2.5x | 1 & 2 | 1 & 2 | Open |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 1 & 2 | Open |
| 180MHz | 60MHz | 3x | 1 & 2 | 1 & 2 | Open |
| 200MHz | 66MHz | 3x | 1 & 2 | 1 & 2 | Open |
| Note: Pins designated should be in the closed position. | |||||
| CPU SPEED SELECTION (INTEL MMX) | ||||||||
| CPU speed | Clock speed | Multiplier | JP1 | JP2 | JP3 | JP6 | JP7 | JP8 |
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 200MHz | 66MHz | 3x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note: Pins designated should be in the closed position. | ||||||||
| CPU SPEED SELECTION (INTEL MMX, CON’T) | |||||
| CPU speed | Clock speed | Multiplier | JP9 | JP10 | JP18 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 200MHz | 66MHz | 3x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
| Note: Pins designated should be in the closed position. | |||||
| CPU VOLTAGE SELECTION (SINGLE) | |
| Voltage | JP19 |
| 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
| 3.45v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
| CPU VOLTAGE SELECTION (DUAL) | |
| V core | JP17 |
| 2.1v | Pins 1 & 2 closed |
| 2.2v | Pins 3 & 4 closed |
| 2.7v | Pins 1 & 2, 3 & 4, 5 & 6 closed |
| 2.8v | Pins 7 & 8 closed |
| 2.9v | Pins 1 & 2, 7 & 8 closed |
| 3.2v | Pins 5 & 6, 7 & 8 closed |
| 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
| 3.5v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
