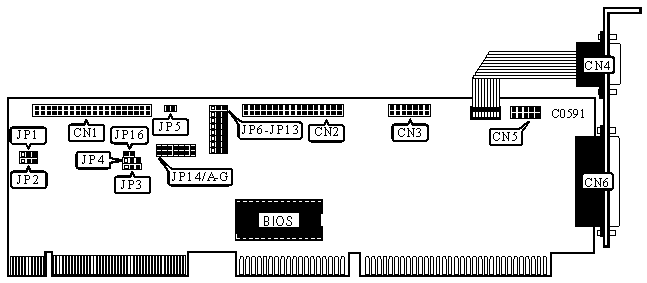

UNIDENTIFIED
QD6500A
|
 | |
| Data Bus: | 32-bit, VL-bus |
| Size: | Three/quarter-length/ half-height card |
| Hard drive supported: | Two IDE (AT) Interface drives |
| Floppy drives supported: | Two 360KB, 720KB, 1.2MB, or 1.44MB drives |

| CONNECTIONS | |
| Function | Location |
| 40-pin IDE (AT) Interface connector | CN1 |
| 34-pin control cable connector - floppy drive | CN2 |
| Game port | CN3 |
| 9-pin serial port 1 - external | CN4 |
| 10-pin serial port 2 - internal | CN5 |
| 25-pin parallel port | CN6 |
| 2-pin connector - drive active LED | JP5 |
| USER CONFIGURABLE SETTINGS | |||
| Function | Location | Setting | |
| » | Factory configured - do not alter | JP1 | all pins open |
| » | Factory configured - do not alter | JP2 | pins 2 & 3 closed |
| » | Chipset register address is 0Bxh | JP3 | pins 2 & 3 closed |
| Chipset register address is 03xh | JP3 | pins 1 & 2 closed | |
| » | Primary IDE address selected (1F0-1F7h, 3F6-3F7h) | JP4 | pins 2 & 3 closed |
| Secondary IDE address selected (170-177h, 376-377h) | JP4 | pins 1 & 2 closed | |
| » | Floppy drive enabled | JP8 | pins 1 & 2 closed |
| Floppy drive disabled | JP8 | pins 2 & 3 closed | |
| » | Game port enabled | JP13 | pins 1 & 2 closed |
| Game port disabled | JP13 | pins 2 & 3 closed | |
| » | IDE IRQ14 selected | JP15 | pins 1 & 2 closed |
| IDE IRQ15 selected | JP15 | pins 2 & 3 closed | |
| USER CONFIGURABLE SETTINGS | |||
| Function | Location | Setting | |
| » | IDE port enabled | JP16 | closed |
| IDE port disabled | JP16 | open | |
| Note:The location of JP15 is not specified in manufacturer’s documentation. | |||
| SERIAL PORT 1 CONFIGURATION | |||
| COM1 | JP6 | JP7 | |
| » | COM1 | pins 1 & 2 closed | pins 1 & 2 closed |
| COM3 | pins 1 & 2 closed | pins 2 & 3 closed | |
| Disabled | pins 2 & 3 closed | n/a | |
| SERIAL PORT 2 CONFIGURATION | |||
| COM2 | JP11 | JP12 | |
| » | COM2 | pins 1 & 2 closed | pins 1 & 2 closed |
| COM4 | pins 1 & 2 closed | pins 2 & 3 closed | |
| Disabled | pins 2 & 3 closed | n/a | |
| PARALLEL PORT CONFIGURATION | |||
| LPT/Address | JP9 | JP10 | |
| » | LPT1/378h | pins 1 & 2 closed | pins 1 & 2 closed |
| LPT2/278h | pins 1 & 2 closed | pins 2 & 3 closed | |
| Disabled | pins 2 & 3 closed | n/a | |
| BIOS ADDRESS - JP14 | ||||||||
| Address | A | B | C | D | E | F | G | |
| » | Disabled | closed | open | open | open | open | open | open |
| C800h | open | closed | open | open | open | open | open | |
| CC00h | open | open | closed | open | open | open | open | |
| D000h | open | open | open | closed | open | open | open | |
| D400h | open | open | open | open | closed | open | open | |
| D800h | open | open | open | open | open | closed | open | |
| DC00h | open | open | open | open | open | open | closed | |
