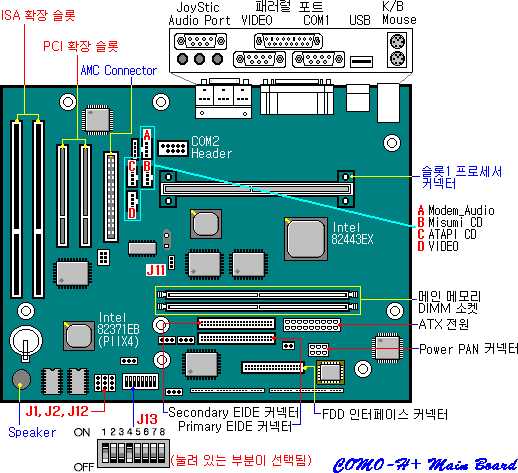

COMO-H+ 보드 설명
| CPU 정보 | 메모리 정보 | CMOS SETUP | 점퍼 설정 | FAQ | History | Download |
특
징
| 칩셋
|
PCIset AGP controller |
82443EX(Intel) |
|
PCI to ISA /IDE Xcelerator |
82371EB PIIX4E(Intel) |
|
|
VIDEO Chipset |
ATI RAGE IIC |
|
|
AUDIO Chipset |
CS4235B |
|
| 확장 슬롯 |
120Pin Master PCI 슬롯 2개 |
|
|
98Pin ISA 슬롯 2개(PCI & ISA Shared 슬롯 1개) |
||
| Board Size |
243mm * 223mm * 1.6t (4 Layers) |
|
내수 COMO Board 사양정리
| 구분 |
내수 Board 종류 |
|
| Part No. | 321-1005(SAP No. 300263) COMO/컴마을(V-4M) | 321-1001(SAP No. 300261) COMO-H+(V-4M) |
| 321-1009(SAP No. 300267) COMO/내수(V-4M) | ||
| 321-1015(SAP No. 300273) COMO-H(V-4M) | 321-1015(SAP No. 300273) COMO-3(V-4M) | |
| SAP No. 301395(제주 교육청) COMO-H+(V-2M) | ||
| 적용 MODEL |
컴마을 OEM 사양 TG DreamSys 6300 |
TGCYBERNEX Micro |
| USB Port | USB 2개 | USB 1개 |
OEM Option Jumper 설정 방법
| 구분 | 내수 HOME | 내수 Biz. | 컴마을 | 비 고 |
| 적용 | 321-1009 | 321-1001 | 321-1005 | JUMPER 설정에 따라 구분(J1, J2) |
| Board P/N | 321-1015 | 321-1009 | ||
| 321-1015 | ||||
| System | 1.1 | 1.11 | 1.1 | |
| BIOS Ver. | Running change | Running change | ||
| J1 | 2-3 | 2-3 | 1-2 | Booting LOGO |
| J2 | 2-3 | 1-2(Fiat 기준) | 2-3 | Power LED Color |
| < 참고 > | 상기 사항 중 내수 Biz. J2(1-2)은 Fiat System Case 적용시 설정 방법이고, Rover Case 적용시 J2(2-3) 변경하여 생산에 적용해야 함으로 주의를 요함 | |||
